Popis
Špeciálna tanierová hmoždinka Fischer Ecotwist pre zápustnú montáž do všetkých typov stavebných materiálov.
Fischer Termoz SV II Ecotwist je ideálna hmoždinka pre upevnenie izolantu hrúbky 100 – 400 mm s vyššou pevnosťou v tlaku, napr. dosiek z expandovaného polystyrénu. Európsky certifikát umožňuje použitie hmoždinky do betónu, muriva z plných i dierovaných tehál, pórobetónu a betónu s ľahčeným kamenivom (A, B, C, D i E). Hmoždinka má špeciálnu konštrukciu, ktorá obsahuje galvanicky pozinkovanú skrutku s špeciálnym stúpaním optimalizovaným na samo zarezávaciemu tanieru. Kotva je usadená hlboko do izolantu, takže nevytvára tepelné mosty. Princíp hmoždinky umožňuje podstatne znížiť skladové zásoby.
Použitie:
- Upevnenie tvrdých izolačných dosiek z polystyrénu na betón a murivo
- Zapustená montáž
Stavebné materiály:
- Triedy stavebného materiálu A, B, C, D, E
- Betón
- Moniérka
- Tehla plná pálená
- Plné vápennopieskové tehly
- Dutinové panely z ľahčeného betónu
- Zvislé dierované tehly
- Dierované vápennopieskové tehly
- Pórobetón
- Ľahčený betón
- Sepa Parpaing (francúzska tehla)
Princíp funkcie, montáž:
- Hmoždinka sa osadí do vyvŕtaného otvoru skrz izolačnú dosku a zaskrutkuje sa pomocou montážneho prípravku.
- Skrutkovací tanierik a oceľová skrutka majú rovnaké stúpanie, čo znamená, že prenikajú do izolantu súčasne, pokiaľ zámky proti rotácií nedosiahnu kotevného podkladu.
- Potom oceľová skrutka vniká do rozperného prvku. Pritom sa deformačná zóna stláča na hrúbku niekoľkých milimetrov a hmoždinka je ukotvená v stavebnom materiáli.
- Montáž je dokončená, keď sa disk dorazu zapustí do roviny s izolantom.

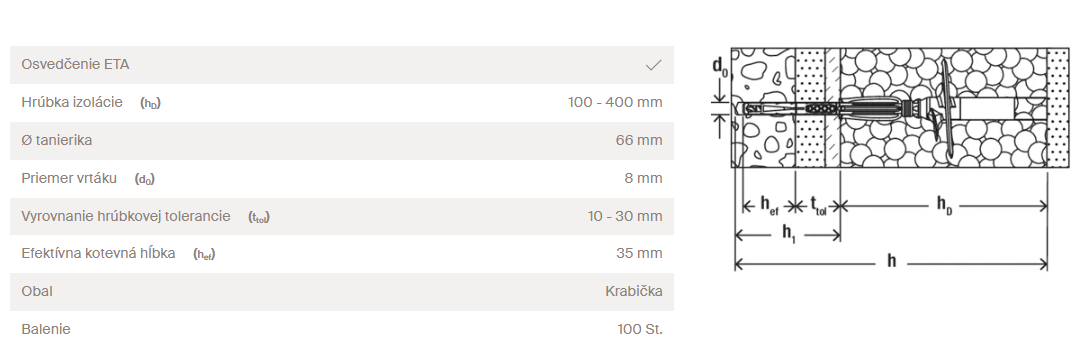

Technický list
